軸向型補償器對管系及管架設計的要求有哪些？

作者：華豐 來源：未知 日期：2016/11/25 9:25:49 人氣： 標簽：
導讀：軸向型補償器對管系及管架設計的要求有哪些？關于軸向型、橫向型和角向型補償器對管系及管架設計的要求軸向型補償器對管系及管架設計的要求:1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或…
軸向型補償器對管系及管架設計的要求有哪些？
　　關于軸向型、橫向型和角向型補償器對管系及管架設計的要求
軸向型補償器對管系及管架設計的要求:
　　1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部們及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下：
　　Fp=100*P*A
　　Fp-補償器軸向壓力推（N），
　　A-對應于波紋平均直徑的有效面積（cm2），
　　P-此管段管道*高壓力（MPa）。

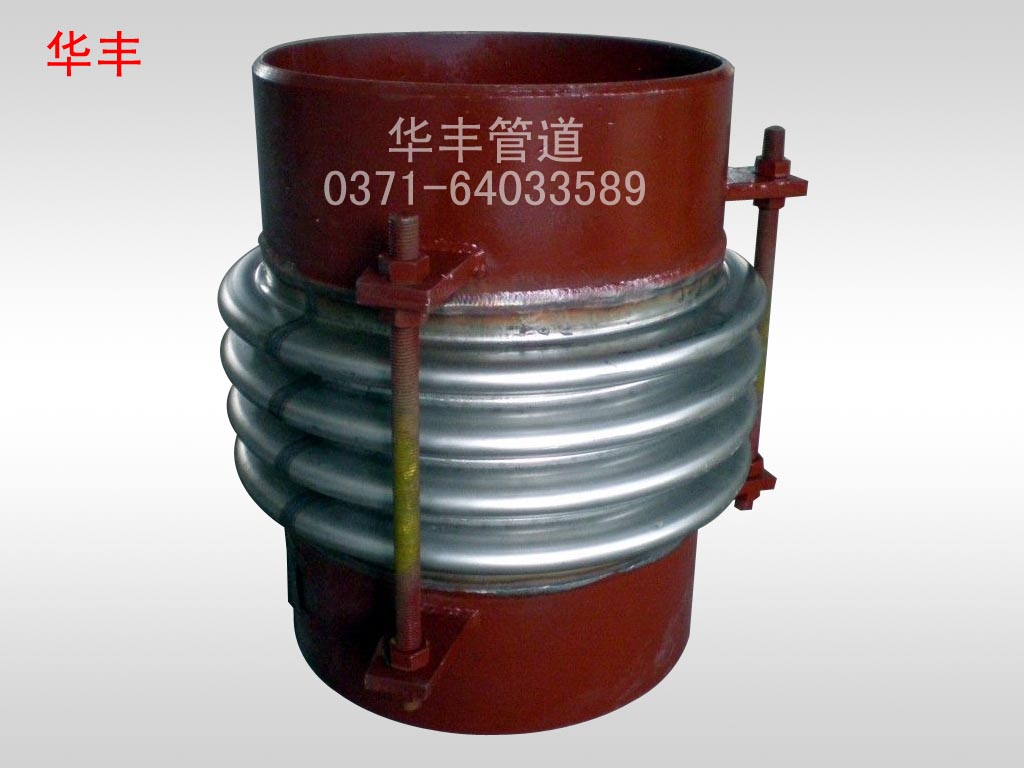

軸向型內壓波紋補償器
軸向彈性力的計算公式如下：
　　Fx=f*Kx*X
　　FX-補償器軸向彈性力（N），
　　KX-補償器軸向剛度（N/mm）；
　　f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。
　　管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。
　　2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。
　　3、固定管架和導向管架的分布推薦按下圖配置。
　　補償器一端應靠近固定管架，若過長則要按*導向架的設置要求設置導向架，其它導向架的*大間距可按下計算：
　　LGmax-*大導向間距（m）；
　　E-管道材料彈性模量（N/cm2）；
　　i-tp 管道斷面慣性矩（cm4）；
　　KX-補償器軸向剛度（N/mm），
　　X0-補償額定位移量（mm）。
　　當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。
　　鞏義市華豐給排水材料廠是從事*、開發、生產給排水材料補償器的廠家。華豐產品設計*，結構新穎合理，性能可靠，給工程施工、維修帶來*的方便和效益。經過十多年的發展，華豐對產品不斷的總結和積累生產經驗，不斷的發現問題解決問題，具有了生產技術上的*和*能力。電話0371-64033589
