軸向型內壓式波紋補償器安裝方式華豐介紹

作者：華豐 來源：未知 日期：2017/2/26 11:15:10 人氣： 標簽：
導讀：軸向內壓式波紋補償器適用于吸收管道軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。軸向內壓式波紋補償器壓力等級劃分：0.25Mpa,0.6Mpa,1.0Mpa,1.6Mpa,2.5Mp…

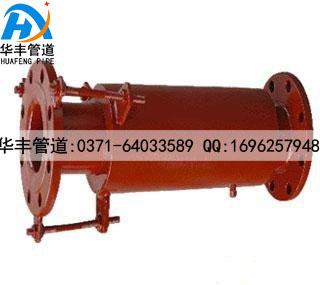

軸向內壓式波紋補償器
軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
1、型號：DN32-DN8000，壓力級別0.1Mpa-2.5Mpa
2、連接方式：1、法蘭連接 2、接管連接
3、軸向補償量：18mm-400mm
4、型號示例如右圖：舉例：0.6TNY500TF 　表示：公稱通徑為Φ500，
工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

使用說明
內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。
作用力的計算
內壓推力：F=100·P·A　 軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 　彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 　合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向實際位移量mm
Ky：橫向剛度N/mm Y：橫向實際位移量mm
Kθ：角向剛度N·m/度　θ ：角向實際位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m
應用實例
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度
300°C，環境*低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
解：（1）根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，
橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。
軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。  （本文章來自百度百科百度文庫等摘要）
