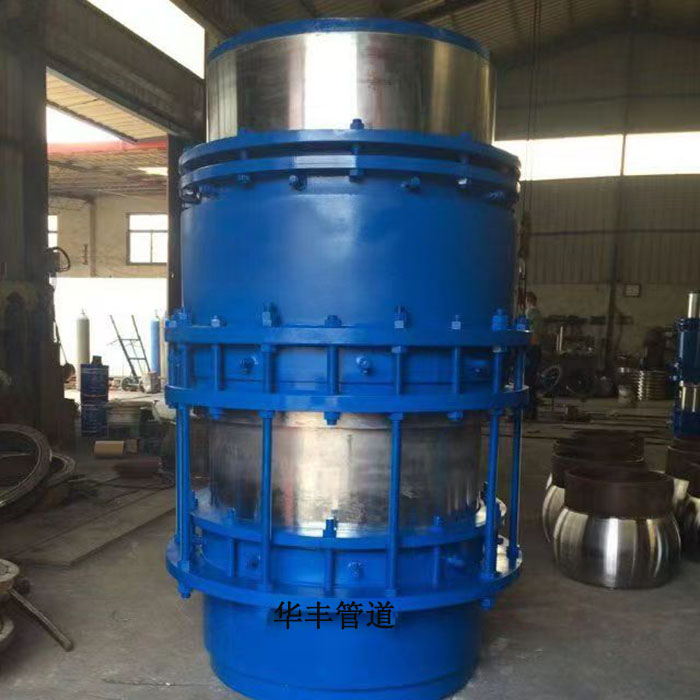

焊接套管補償器是直接安裝在單相或多相流體管道中的補償器。套管焊接在法蘭上；三個調節螺釘焊接在壓板的螺釘孔和孔之間；三個支耳焊接在芯管的一端，由管芯、擋塊、環墊塊和密封圈組成。防拉設備插入套管。壓板和法蘭由固定螺栓、彈簧墊片和固定螺母連接固定。這不僅可以保證軸向滾動，還可以保證管道中介質不泄漏。大大提高了整個管網的運行性能。

     焊接套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。適用于直線鋪設的管道。通過內套沿管道軸方向相對移動，吸收管道的熱膨脹和冷收縮，釋放管道的熱應力。特殊密封膠通過止回注料嘴注入，在穩定的密封壓力下封壓力下滾動密封。依靠導向軸承承受管道的側向力，實現內外衣相對運動的高同軸度，避免劃傷電鍍內衣，使管道運行狀態下的密封可靠、耐用。
