套管補償器是熱力流體管道的補償裝置。用于直線管道輔設后出現的軸向熱膨脹位移吸收補償。本文主要分析套筒補償器的規格型號。

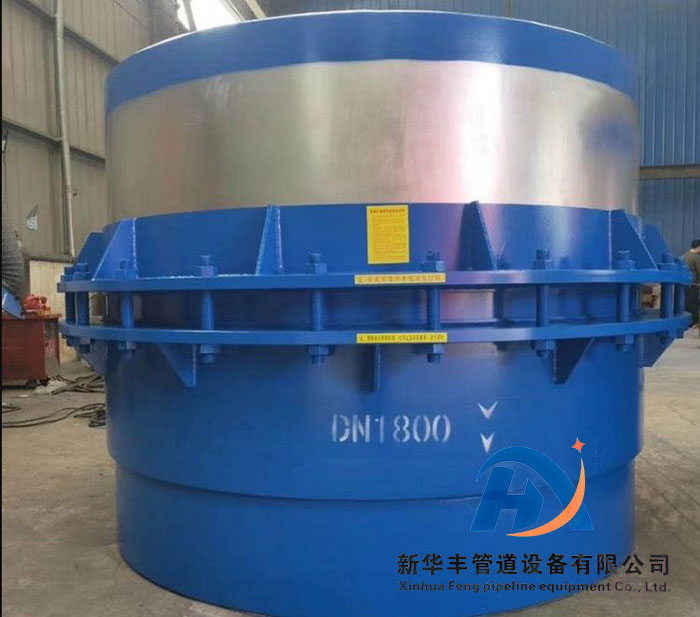

首先，先來了解套筒補償器的結構，套管補償器主要由套管（芯管）、殼體、密封材料等組成，采用高性能自壓式動密封的原理與結構，設計防拉斷裝置，滑動部位鍍鉻，在鹽水、鹽溶液等環境下耐腐蝕性能好，具有體積小補償量大的特點，適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。廣泛應用于城市供熱、冶金、礦山、發電、石化、建筑等行業的輸送管道。

     常用的套筒補償器的規格型號有：ZHTTB-B系列彈性套筒補償器，ZHZTB-B系列直埋型套筒補償器，ZHN-H-I系列無推力套筒補償器，ZHN-H-II系列直流無推力套筒補償器，ZHSLT系列雙向套筒補償器。

1、彈性套筒補償器

    彈性套筒補償器在彈簧的作用下，使密封填料始終處于壓縮狀態，使管內介質不泄漏。彈性套筒補償器選用耐腐蝕不銹鋼套管。由于內壁光滑，填料長度短，軸向力小，減少了填料損耗，避免了過多的維護工作，延長了使用壽命。

2、直埋套管補償器

直埋式套管補償器主要由套管（芯管）、殼體、密封材料等組成，用于補償管道的軸向脹縮和任何角度的軸向旋轉。它具有體積小、補償量大的特點。適用于熱水、蒸汽、油脂等介質。與管道連接，采用高性能自壓動密封的原理和結構。可以隨著管道的伸縮自由滑動，可以滿足任何管道的膨脹要求。外殼與內套筒之間采用新型合成材料密封，耐高溫、耐腐蝕、耐腐蝕。

3、雙向套筒補償器

雙向套管補償器是在單向套管補償器的基礎上發展起來的一種新型補償產品。無論介質從套管補償器的任何一端流入，補償器兩端的滑套始終自由滑動，實現雙向補償，增加了補償器的補償量，使管道的變形應力和流體阻力小。該補償器克服了單向套筒補償器補償量小的缺點，其他性能特點與單套管補償器相同。本產品是為特殊工況下地下直埋管網的補償而專門設計制造的。

4、無推力套筒補償器

無推力套筒補償器利用流體力學中的帕斯卡理論，巧妙地在設計結構中采用了稠密的環形蒸汽室。蒸汽室有兩個環形壓縮面，一個是蒸汽室的固定端面，另一個是封閉在蒸汽室中的膨脹管肩部的環形表面，它與膨脹管一起移動。

5、直流無推力套筒補償器

   根據單向套筒補償器的原理和流體科學的平衡原理，在伸縮套筒內與核體之間設計了環形活塞式平衡腔。活塞端的面積等于管道的內部橫截面積。作用在凸形活塞端面上的力等于作用在管道（即盲板）端面上的力，方向相反。它是由管道內介質壓力引起的，所產生流體的反推力相互抵消，保持了管道的平衡，從而消除了補償器產生的軸向力。

無論哪種類型的套管補償器，其工作原理相同，適用于熱力管道，使用壽命長，疲勞壽命與管道相當。適用溫度-40至150℃,特殊情況下可達350℃.既能保證軸向滑動,又能保證管內介質不泄漏.套筒補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高。
